那些無法賣電的地方，光伏該怎么裝？
時間：2023-01-02 人氣： 來源：山東合運電氣有限公司
隨著光伏電站容量的增加，有些地方由于無法消納，新裝光伏會有所限制，只能自用，不允許送到電網；還有些地方，房子產權不是很清晰，無法備案，因此也無法賣電給電網公司，只能自發自用；更有些國家，沒有補貼政策，并網端也只有一塊單向電表，光伏發電只能自發自用，如果發到網上，不但不能賣電，還需倒貼電網公司。
對于不能賣電給電網的光伏電站 該如何解決呢？
目前行業內有兩種解決方案：一是加防逆流裝置，在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，降低逆變器輸出功率；二是加裝儲能裝置，也是在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，逆變器輸出功率不變，啟動雙向變流器，把多出的電能儲存在蓄電池中，等光伏功率下降或者負載功率增大時再放出來。
1防逆流方案
古瑞瓦特根據應用環境的不同，開發了兩種防逆流方案，一種是單機防逆流方案，一臺逆變器配一個雙向數字電表或電流傳感器CT，逆變器和電表通過485接口通信，雙向電表安裝在并網點，當逆變器檢測到電表有電流流向電網的，立即改變工作模式，從MPPT最大功率跟蹤工作模式轉到控制輸出功率工作模式，逐漸降低功率直至輸出電流為零。這種方式適合于80kW以下的單機模式，接線簡單，成本低，方便可靠，要求逆變器有485接口。

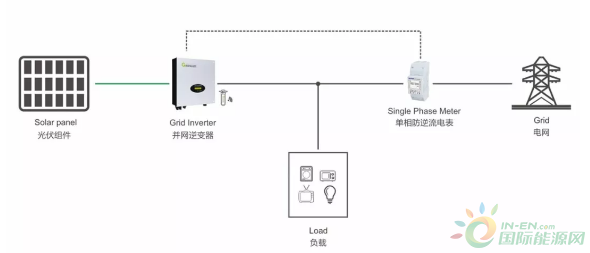

▲方案一：?jiǎn)蜗嗄孀兤?防逆流電表

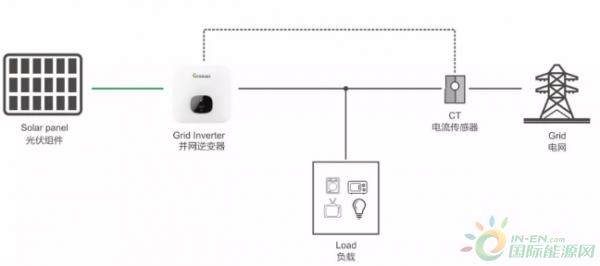

▲方案二：?jiǎn)蜗嗄孀兤?電流傳感器

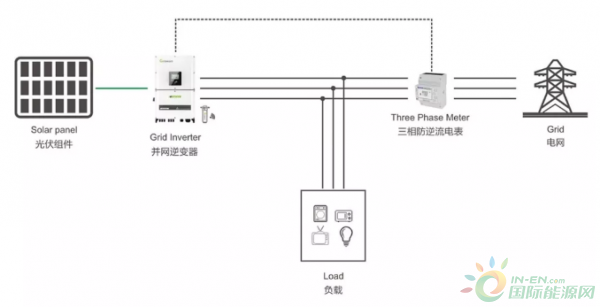

▲方案三：三相逆變器+防逆流電表

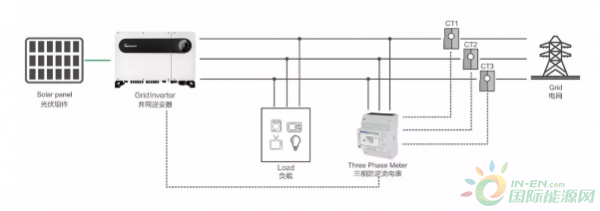

▲方案四：三逆變器+防逆流電表+電流傳感器
如果逆變器超過1臺，建議使用多機防逆流方案，如下圖所示，多臺逆變器通過485接口串聯，連接到數據采集器，電流互感器檢測每一相電流，信號傳送到電表，再連接到數據采集器，再通過路由器，連接到以太網。這種方式適合于80kW以上的多機模式，要求逆變器有485接口，安裝現場有以太網，接線和調試比較復雜，但功能更強大，容量更大。

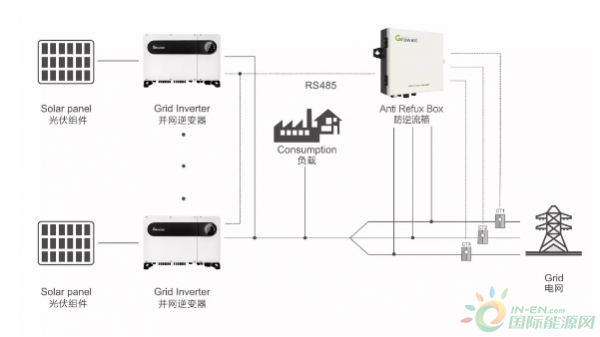

▲多機防逆流方案
2 加裝儲能裝置 加裝防逆流裝置，成本比較低，但會浪費一些光伏發電，適合于短時間小功率的系統，如果光伏裝機大于負載功率，或者長時間大于負載功率，建議使用儲能裝置。如下圖所示，系統由光伏組件，儲能逆變器、蓄電池、電流傳感器、負載等組件，當檢測到有電流流向電網時，啟動雙向變流器，把多出的電能儲存在蓄電池中，等需要時再放出來。

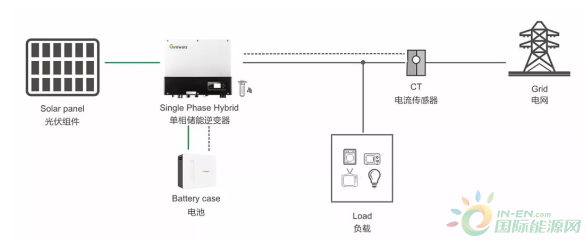

▲單相儲能逆變器+電流傳感器
▲三相儲能逆變器+防逆流電表
同并網系統相比，儲能系統多了蓄電池和充放電裝置，成本有所增加，所以在設計時，先要了解項目情況。一是功率，光伏功率比用電功率要大多少，這個差值就是儲能逆變器的功率；二是電量，光伏超出來的電量有多少，這個值就是蓄電池的容量，要根據項目的具體要求去設計，才有可能有好的經濟效益。
光伏結合儲能是目前解決防逆流，提高光伏利用率最重要的一種方案，不僅可以減少防逆流的電量損失，在峰谷電價差價較大的地區，可以在波峰時輸出電能，減少電費開支；在電網停電時，光伏加儲能可以組成離網系統，為負載提供應急電源。
▲古瑞瓦特江西儲能項目
在特定的場合，不允許送電上網，也可以通過加裝防逆流裝置或者儲能系統，創造條件安裝光伏，那如何選擇防逆流和儲能系統？
如果光伏超出的電量不是很多，在10%以下，建議配置防逆流裝置，成本低、安全可靠；如果光伏超過的容量大于20%，或者光伏超過的功率大于30kW，每天的電量超過100度，建議配置儲能，系統可以根據實際需求靈活設計。在歐洲、澳洲等發達國家，居民用電價格很高，儲能系統還有補貼，光伏戶用小系統安裝儲能也很劃算。
▲方案一：?jiǎn)蜗嗄孀兤?防逆流電表
▲方案二：?jiǎn)蜗嗄孀兤?電流傳感器
▲方案三：三相逆變器+防逆流電表
▲方案四：三逆變器+防逆流電表+電流傳感器
如果逆變器超過1臺，建議使用多機防逆流方案，如下圖所示，多臺逆變器通過485接口串聯，連接到數據采集器，電流互感器檢測每一相電流，信號傳送到電表，再連接到數據采集器，再通過路由器，連接到以太網。這種方式適合于80kW以上的多機模式，要求逆變器有485接口，安裝現場有以太網，接線和調試比較復雜，但功能更強大，容量更大。
▲多機防逆流方案2 加裝儲能裝置 加裝防逆流裝置，成本比較低，但會浪費一些光伏發電，適合于短時間小功率的系統，如果光伏裝機大于負載功率，或者長時間大于負載功率，建議使用儲能裝置。如下圖所示，系統由光伏組件，儲能逆變器、蓄電池、電流傳感器、負載等組件，當檢測到有電流流向電網時，啟動雙向變流器，把多出的電能儲存在蓄電池中，等需要時再放出來。
▲單相儲能逆變器+電流傳感器
▲三相儲能逆變器+防逆流電表
同并網系統相比，儲能系統多了蓄電池和充放電裝置，成本有所增加，所以在設計時，先要了解項目情況。一是功率，光伏功率比用電功率要大多少，這個差值就是儲能逆變器的功率；二是電量，光伏超出來的電量有多少，這個值就是蓄電池的容量，要根據項目的具體要求去設計，才有可能有好的經濟效益。
光伏結合儲能是目前解決防逆流，提高光伏利用率最重要的一種方案，不僅可以減少防逆流的電量損失，在峰谷電價差價較大的地區，可以在波峰時輸出電能，減少電費開支；在電網停電時，光伏加儲能可以組成離網系統，為負載提供應急電源。
▲古瑞瓦特江西儲能項目
在特定的場合，不允許送電上網，也可以通過加裝防逆流裝置或者儲能系統，創造條件安裝光伏，那如何選擇防逆流和儲能系統？
如果光伏超出的電量不是很多，在10%以下，建議配置防逆流裝置，成本低、安全可靠；如果光伏超過的容量大于20%，或者光伏超過的功率大于30kW，每天的電量超過100度，建議配置儲能，系統可以根據實際需求靈活設計。在歐洲、澳洲等發達國家，居民用電價格很高，儲能系統還有補貼，光伏戶用小系統安裝儲能也很劃算。本站聲明:網站內容來源于網絡,如有侵權,請聯系我們,我們將及時處理。
關于那些無法賣電的地方，光伏該怎么裝？，小編為大家就分享這些。更多歡迎聯系我們合運電氣有限公司。
