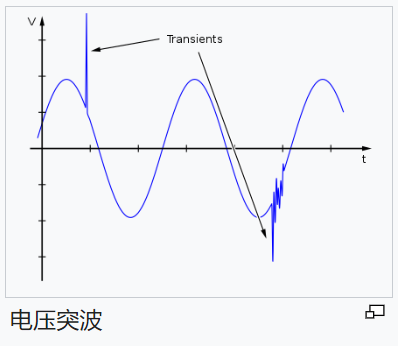

電壓突波

　　電機工程學中的突波是指在電路中，快速，持續時間不長的暫態電壓訊號（電壓突波）或電流訊號（電流突波）。

　　在電路中，快速且持續時間不長的暫態大電壓（過電壓）一般是因?yàn)橐韵略蚨a(chǎn)生：

• 　　閃電

• 　　停電

• 　　斷路器跳脫

• 　　短路

• 　　同一電源上其他大電力設備的暫態

• 　　電力公司的誤動作

• 　　電磁場能量產生的電磁脈沖（EMP），頻率范圍從100 kHz到1 MHz。

• 　　電感突波

　　在設計關鍵設備以及軍用硬件時，需要考慮核爆炸產生的脈波，核爆炸會在大氣中產生大能量的電磁脈波的能量很大，頻率從1 kHz到數GHz的等級。

　　電壓突波也會帶來電流的變化（電流突波）。不過也有可能因?yàn)殡娏髟炊a(chǎn)生電壓突波。因一電路的電流會維持定值，就可能因?yàn)樽杩雇蝗蛔兇蠖a(chǎn)生電壓突波。例如若有儲能的電感元件突然斷路，又沒有續流路徑，就會有突波。

　　針對對電壓敏感的電路設備，若電壓突波超過材料的擊穿電壓，或是造成突崩潰，會讓設備流進過多的電流。半導體PN結若流進過多的電流會使元件損壞或是減弱。針對電壓突波有許多的保護裝置，例如雪崩二極管、瞬態電壓抑制二極管、壓敏電阻、過電壓撬棍電路或是其他的過電壓保護裝置可以分散暫態電流，因此減小電壓。

　　電壓突波也稱為surges，也可能是因?yàn)榇艌?chǎng)的快速建立或快速消退所造成（其電磁感應能量反映在電路上）。不過電壓突波也可能是因?yàn)槠渌Ｒ?jiàn)的原因造成，例如因?yàn)橐馔饣蚴秋L(fēng)暴變壓器或高壓電源線誤短路到低壓的電源線，也會有電壓突波。

　　電壓突波可能是共模的（common mode），也可能是差模（differential mode）。有些設備可以加裝電涌保護器，避免因?yàn)橥徊ǘ茐脑O(shè)備。每一種突波都需要選擇對應的保護設備。例如若保護器是裝在二條電源線之間，可以抑制差模的暫態，但無法抑制共模的電壓突波。

　　電功率增加或減少，且持續數周期，稱為swell或sag。若電壓上升超過一分鐘，稱為過電壓。一般是因?yàn)榕潆娤到y(tǒng)異常所造成的。
