直流無刷電動機

　　無刷直流馬達（英語：Brushless DC Motor）或稱直流無刷電機或BLDC電機，是沒有電刷和換向器的電動機，根據轉子永久磁鐵位置調整定子電流以產生轉矩。雖然是稱“直流”馬達，但實際上是一種使用三相電的永磁同步電動機（PMSM）。之所以被稱為“無刷直流電機”是因?yàn)樵谠S多應用中該電機可以替換有刷直流電機。因此，BLDC電機也被稱為EC（電子換向）電機，以便與包含電刷的機械換向電機進行區分。

　　BLDC電機利用電力電子技術（變頻器）輸入控制訊號到馬達，以切換直流電的開關和通過的線圈組，而得到力矩使轉子轉動。但這些控制信號，波形沒有限制。方波驅動的稱為BLDC，用于位置要求不是很高的場合；正弦波驅動的稱PMSM，用于伺服場合。

發展

　　早在1917年Boiiger就提出了用整流管代替有刷直流電機的機械電刷的想法。1955年，美國D.Harrison等人申請用晶體管換向線路代替有刷直流電機機械電刷的專利，標志著現代無刷電機的誕生。[3]

結構

　　較簡單的結構是有一枚永久磁鐵及至少兩組（四個端子）線圈，兩組線圈輪流開關。永久磁鐵是轉子，線圈是定子。當磁鐵與線圈成一直線的時候，斷開該組線圈，啟動下一組線圈。

定子

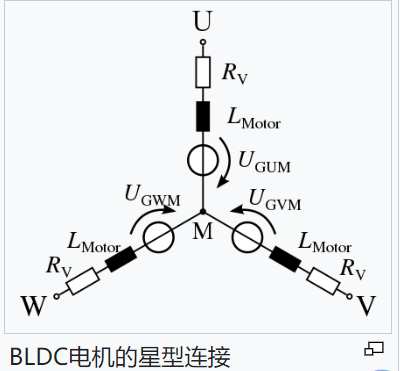

　　BLDC電機的定子與感應電機的定子相似，是由絕緣鑄鋼疊片組成，可以降低渦流的電流損失。多數BLDC電機都有三個星型連接的定子繞組，繞組置于沿內部圓周的軸向沖壓槽中。直徑小于40mm的電機會采用無齒槽設計：它的定子沒有鐵芯，鐵損大幅減少，因此能效等級更高。

轉子

　　轉子用永磁體制成，轉子里是沒有線圈的。可有2到8對磁極，南磁極和北磁極交替排列。使用稀土合金磁體可以提高磁通密度，縮小轉子體積。永磁體在轉子上的安裝方式多種多樣：表貼式永磁（SPM）將永磁體裝在轉子鐵芯外圓表面，通常見于高功率密度電機；表面嵌入式永磁（SIPM）電機的永磁體放在轉子外表面的凹槽中，使得整個轉子為圓柱形，提高了機械強度，防止永磁體在高速旋轉時飛出；內置式永磁（IPM）轉子結構的機械結構可靠，但安裝工藝復雜，多用于高速電機。

類型

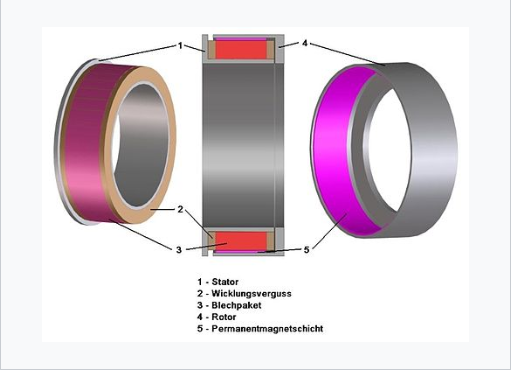

　　BLDC電機有內轉子電機和外轉子電機兩種結構類型。內轉子電機的優勢在于轉子的轉動慣量低，散熱非?？欤诖蠖鄶?shù)工業應用中廣泛使用。外轉子電機的定子位于內側，轉子包括一個能夠旋轉外殼，磁體安裝在外殼上，定子發熱線圈與環境隔絕，散熱相對較慢。由于轉子的轉動慣量轉矩很大且很難控制轉子外殼的平衡，所以外轉子電機不適用于旋轉速度很高的模式。但外轉子電機可以擁有更短的結構并通常具備更小的停轉轉矩，而由于在相同的磁力下，它的轉子直徑更大，因此其轉矩也更大。

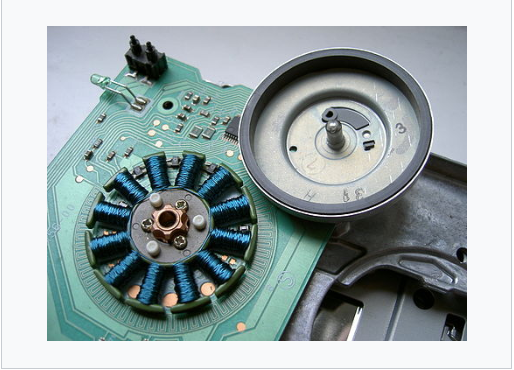

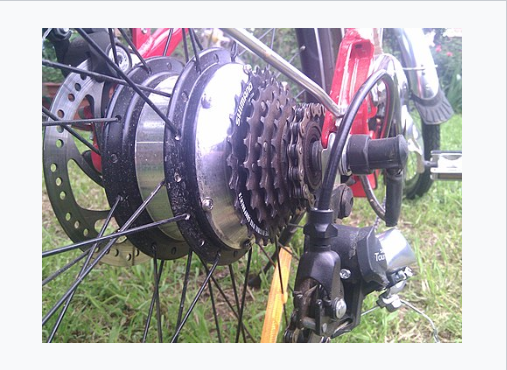

                                        外轉子設計的永磁直流無刷馬達

　　以定子繞組中線圈的互連方式分為梯形和正弦電機。采用集中整距繞組時，感應電動勢為梯形波，稱為永磁無刷直流電機（BLDC）；分布繞組時，永磁轉子形成正弦磁場，稱為永磁同步電機（PMSM）。新型向量控制技術已對無刷直流電機使用正弦波控制，使得轉矩波動和低速性能均有較大改善。正弦電機輸出的轉矩比梯形電機平滑，但因?yàn)槔@組之間有額外的互連，從而增加了耗銅量。永磁無刷直流電機（梯形波）的功率密度比永磁同步電機（正弦波）大15%。

控制

　　在控制BLDC電機時，一般使用的是逆變器電路，例如脈沖寬度調制（PWM），通過調整脈沖占空比（ON/OFF）改變電壓：若ON的比率較高，可以得到和提高電壓相同的效果；若ON的比率下降，則可以得到和電壓降低相同的效果。另外，BLDC電機的控制是配合著轉子（永磁體）的位置（角度）進行的。因此，電機控制還需要獲取轉子位置。

霍爾傳感器

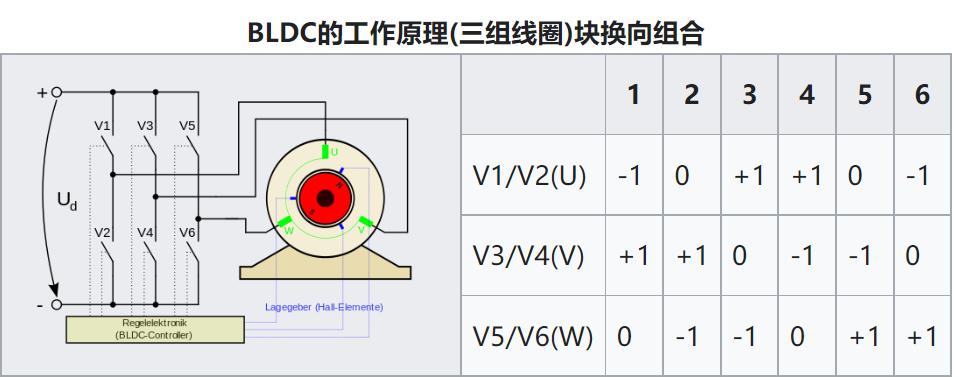

　　多數BLDC電機在其非驅動端上的定子中嵌入了三個霍爾傳感器（Hall sensor）。每當轉子磁極經過霍爾傳感器附近時，它們便會發出一個高電平或低電平信號，表示北磁極或南磁極正經過該傳感器。根據這三個霍爾傳感器信號的組合，就能決定換向的精確順序。每次換向，都有一個繞組連到控制電源的正極，第二個繞組連到負極，第三個處于失電狀態。六步換向定義了給繞組加電的順序。通過控制通向線圈的電流方向和大小來控制轉子的旋轉。

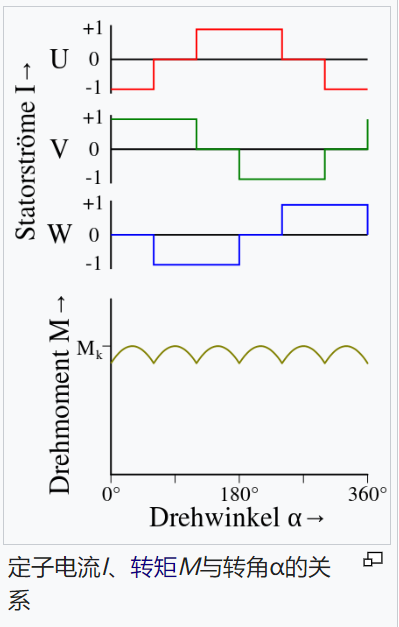

　　從技術上來說，霍爾傳感器和塊換向組合是驅動BLDC電機的最簡單方法。這種技術的劣勢在于，由于切換過程不連續，在塊換向中，會產生以此為峰值的轉矩波動，其頻率為電機電動旋轉頻率的六倍。這會引發振動和噪音；低速下尤其如此，電機不會始終均勻地旋轉。通電的理想形式是正弦換向，永磁同步電動機（PMSM）的每個繞組都由一個120°正弦波供電，從而產生強度恒定并持續旋轉的定子磁場。一般來說，對于精密控制合成磁通量的矢量控制，轉角傳感器（Angle Sensor）或光電編碼器等高精度傳感器較為有效。

位置檢測專用傳感器的種類及特征

　　電機類型傳感器種類主要用途特征

　　BLDC霍爾效應傳感器梯形波、120度通電控制每60度獲取一次信號，價格較低，不耐熱。

　　PMSM光電編碼器正弦波控制、矢量控制分辨率高，但抗震性、防塵能力較弱，成本較高。

　　轉角傳感器正弦波控制、矢量控制分辨率高，適用于惡劣環境。

無傳感器控制

　　BLDC電機可以通過監視反電動勢信號，而不是霍爾傳感器信號來換向。在既定電機磁通量和繞組數固定的情況下，反電動勢的幅度與電機的旋轉速度成正比。無傳感器控制簡化了電機結構（不需要附加繞組），節約了成本，但當電機處于靜止?fàn)顟B(tài)時，無法獲得轉子位置，因而需要一種特殊的啟動方法。當電機在控制模式下運轉多個換向周期直到獲得一定速度后，無傳感器測量便能夠確定轉子位置。無傳感器控制的BLDC電機適合安裝在難以檢修的位置，或在多灰塵、多油的環境中運行，但不適合需要較低速度的應用，因?yàn)榇藭r反電機勢很小而難以測量，會造成工作效率不高。

　　無傳感器BLDC電機的控制系統由一個MCU控制芯片加上一個IGBT或MOSFET驅動器組成[，外設器件有三相PWM、ADC和用于過流保護的比較器。

電動機標量控制和矢量控制的比較

　　控制參數V/Hz控制矢量控制無傳感器矢量控制

　　速度調節1%0.001%0.05%

　　轉矩調節差±2%±5%

　　電機模型不要求要求要求精確的模型

　　MCU處理功率低高高+DSP

特性

　　BLDC電機的轉矩在達到額定值之前都保持不變。電機可達最大轉速是額定轉速的150%，但從超過額定轉速起轉矩開始下降。

　　與傳統有刷式直流電動機相比，無刷式較為安全和可靠。碳刷長期使用有碳粉，高溫環境下，碳粉可能會爆炸。因此，需要定期清理，同時保養成本較高。但同樣的去除電刷需要使用電子技術，不是透過簡單改變電壓就能控制定子的轉動了。

BLDC電機與感應電機比較

　　特性BLDC交流感應電機

　　轉速/轉矩特性特性曲線平坦，在負載額定的條件，可在所有轉速下正常工作。特性曲線非線性，低轉速下轉矩也低。

　　輸出功率/體積功率密度高，由于轉子采用永磁體，體積較小功率密度中等，由于定子和轉子都有繞組，輸出功率與體積之比低于BLDC。

　　轉子慣性慣性小，動態特性較佳慣性大，動態特性較差

　　起動電流額定值，無需專門的啟動電路。大約是額定值的7倍，應謹慎選擇合適的啟動電路。通常使用星型-三角形啟動器。

　　控制要求要保持電機運轉，始終需要控制器。還可使用這一控制器控制轉速。固定轉速不需要控制器，只有需要改變轉速時才需要控制器。

　　差頻定子和轉子磁場的頻率相等轉子運行頻率低于定子磁場。差頻隨著電機負載的增大而增加。

應用

恒定負載

　　如風扇、泵、吹風機這類應用需要低成本控制器，多數運行在開環狀態。

變化負載

　　家用電器中的洗衣機、干衣機、壓縮機，汽車上的燃料泵、電子轉向、引擎控制，航空航天領域中的離心機、機械臂、陀螺儀控制等可能使用轉速反饋設備，運行在半閉環或全閉環狀態。這些應用使用高級控制算法，從而增加了控制器的復雜性，提高了整個系統的造價。

定位應用

　　機械齒輪或定時傳送帶等應用中轉速和轉矩的動態響應很重要，并且可能需要頻繁切換轉向?？赡苄枰腥齻€控制環同時工作：轉矩控制環、轉速控制環和位置控制環。
