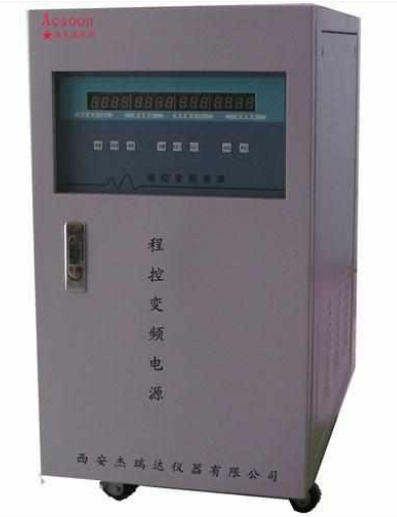

程控式變頻電源

　　變頻電源是將市電中的交流電經過AC→DC→AC變換，輸出為純凈的正弦波，輸出頻率和電壓一定范圍內可調。它有別于用于電機調速用的變頻調速控制器，也有別于普通交流穩壓電源。理想的交流電源的特點是頻率穩定、電壓穩定、內阻等于零、電壓波形為純正弦波（無失真）。

變頻電源簡介

　　變頻電源十分接近于理想交流電源，因此，先進發達國家越來越多地將變頻電源用作標準供電電源，以便為用電器提供最優良的供電環境，便于客觀考核用電器的技術性能。變頻電源主要有二大種類：線性放大型和SPWM開關型。

變頻電源的分類

　　變頻電源根據其技術特點的不同可分為：

　　1、電位開關式，采用電位器調節電壓、頻率的輸出，由于電位開關的壽命較短，現市面上已幾乎找不到該類變頻電源

　　2、編碼開關式，采用編碼開關進行電壓、頻率等參數的調節，編碼器的穩定性及壽命較電位開關大大增強

　　3、數字式變頻電源，采用數字按鍵替代傳統的撥碼開關，在穩定性及壽命上又有明顯提高，已能附帶記憶組、恒流啟動等功能

　　4、程控式變頻電源，做為最新一代的變頻電源，采用液晶顯示，軟件實用功能豐富，如電壓相位輸出可選、諧波測試功能、電壓模擬功能、有豐富的波形庫、強大的記憶組、操作步驟可設定，更加方便于工程師對產品的測試。如杭州遠方PPS系列變頻電源、菊水PCR系列等。

　　當今國際上先進的變頻電源是采用IGBT逆變輸出技術，用先進微處理器控制設計而成的高性能精密電源，它具有過流、短路、過壓、欠壓、過載等保護及報警故障顯示功能，確保用電設備及變頻電源安全。具有負載適應性強，輸出波形品質好，良好的人機界面，操作簡單，體積小，重量輕等特點。正弦波輸出，可調輸出電壓及頻率的變頻電源為用電設備提供了所需要的交流電。

應用領域

　　由于世界各國電網指標不統一，出口電器廠商需要電源模擬不同國家的電網狀況，為工程師在設計開發、生產線測試及品保的產品檢測、壽命、過高壓/低壓模擬測試等應用中提供純凈可靠的、低諧波失真、高穩定的頻率和穩壓率的正弦波電力輸出；進口原裝電器、設備的用戶也需要對我國電網進行變壓、變頻以保證進口電器、設備的正常運轉；滿足航空電子及軍事設備高頻的需求。

　　主要用于制造或出口貿易商對出口電器產品的用電檢測、調試及用于精密儀器的供電電源。廣泛適用于家電制造業、電機、電子制造業、IT產業、電腦設備、實驗室等。

　　家電業制造商如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱、DVD、洗塵器、電動剃須刀等產品的測試電源。

　　電機、電子業制造商如：交換式電源供應器、變壓器、電子安定器、AC風扇、不斷電系統、充電器、繼電器、壓縮機、馬達、被動元件等產品的測試電源。

　　IT產業及電腦設備制造商如：傳真機、影印機、碎紙機、印表機、掃描器、燒錄機、伺服器、顯示器等產品的測試電源。

　　實驗室及測試單位如：交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位最佳交流電源。

　　航空/軍事單位如：機場地面設施、船舶、航天、軍事研究所等的測試電源。

不同負載的電源容量選擇方法

　　變頻電源可以帶載各種阻抗特性的負載，包括電感類、電阻類、整流類常見負載，需引起重視的是負載類型不同，所需變頻電源的功率容量有很大不同。

不同負載的主要特性

　　阻性：電源容量=1.1×負載功率

　　感性：電源容量=負載啟動電流/負載額定電流×負載功率

　　整流：電源容量=負載電流波峰系數/1.5×負載功率

　　混合型：請按照不同負載所占比例適當選取

　　注：對于冰箱、空調之類的感性負載，應按照啟動功率來選擇電源容量。

　　(啟動功率一般為額定功率的5-7倍)

基于程控變頻電源的新型斷電式開關機

　　一種基于程控變頻電源的新型斷電式開關機測試方法，將該程控變頻電源按要求與待測服務器的電源進行連接，對程控變頻電源進行程控設置，設置上電和斷電時間間隔、運行次數，啟動測試后，在系統下運行Linuxpoweroff.sh腳本，在上電間隔時間內關機。適用于所有的服務器測試項目，在測試過程中表現良好，能夠很好的完成了測試任務。該測試方法操作簡單，具有較好的易用性，大大節省了測試時間，提高了測試效率。意外斷電開關機測試對服務器損害較大，基于程控變頻電源的新型斷電式開關機方法對意外開關機斷電測試是一個全面的補充，有助于完善開關機測試，提高產品質量。

關于程控式變頻電源，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
