線性電源和開關電源的優缺點對比
時間：2022-09-02 人氣： 來源：山東合運電氣有限公司

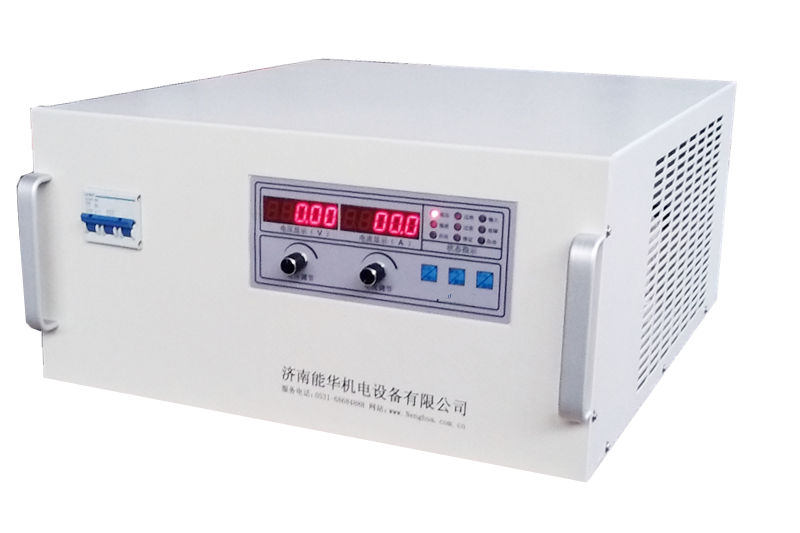

?直流穩壓電源是電路規劃中的重要部分，電源的安穩性在很大程度上決議了電路的安穩性。線性電源和開關電源是比較常見的兩種電源，在原理上有很大的不同，也決議了兩者使用上的不同。
一、開關電源與線性電源原理上的差異 1、線性電源的基本原理：市電經過一個工頻變壓器降壓成低壓交流電之后，經過整流和濾波形成直流電，最終經過穩壓電路輸出安穩的低壓直流電。電路中調整元件作業在線性情況。 2、開關電源的基本原理：輸入端直接將交流電整流變成直流電，再在高頻電路的作用下，用開關管操控電流的通斷。在電感(高頻變壓器)的幫助下，輸出安穩的低壓直流電。 二、開關電源與線性電源的優缺陷 1、開關電源的優缺陷 優點：體積小、分量輕(體積和分量只需線性電源的20～30%)、功率高(一般為60～70%，而線性電源只需30～40%)、自身抗干擾性強。 缺陷：需求出色的屏蔽及接地功用。交流電經過整流，可以得到直流電。為了得到安穩的直流電壓要選用安穩電路。 2、線性電源的優缺陷 優點： （1）線性電源的優點是結構相對簡略、輸出紋波小、高頻干擾小。 （2）結構簡略給我們帶來的最大的優點就是修理便利，修理一臺線性電源的難度往往遠遠低于開關電源。 （3）紋波是疊加在直流安穩量上的交流分量。輸出紋波越小也就是說輸出直流電純凈度越高，這也正是直流電源質量的重要標志。 （4）過高紋波的直流電將影響收發信機的正常作業。現在高級線性電源紋波可以到達0.5mV的水平，一般產品可以做到5mV水平。 （5）線性電源沒有作業在高頻情況下的器件，假如輸入濾波做得好的話幾乎沒有高頻干擾/高頻噪聲。 缺陷： （1）變壓器龐大笨重，所以濾波電容的體積和分量也很大，而且電壓反應電路是作業在線性情況，調整管上會發生電壓降，在輸出較大作業電流時，導致調整管功耗太大轉化功率低，還要安裝很大的散熱片。 （2）這種電源不適合計算機等設備的需求，將逐漸被開關電源所代替。 三、開關電源與線性電源使用上的差異 1、線性電源功率器件作業在線性情況，也就是說他一用起來功率器件就是一直在作業，所以也就導致他的作業功率低，一般在50%~60%，而且體積大，功率低、發熱量也大。 2、但線性電源有開關電源沒有的優點：紋波小，調整率好。適合用與仿照電路，各類放大器等. 3、開關電源體積小、電流大、功率高，可是紋波大、干擾大。 4、隨著電子技術的不斷發展，開關電源的規劃也越來越科學，開關電源的缺陷將漸漸被消除，所以開關電源將是今后使用的主流趨勢，逐漸代替線性電源。
一、開關電源與線性電源原理上的差異 1、線性電源的基本原理：市電經過一個工頻變壓器降壓成低壓交流電之后，經過整流和濾波形成直流電，最終經過穩壓電路輸出安穩的低壓直流電。電路中調整元件作業在線性情況。 2、開關電源的基本原理：輸入端直接將交流電整流變成直流電，再在高頻電路的作用下，用開關管操控電流的通斷。在電感(高頻變壓器)的幫助下，輸出安穩的低壓直流電。 二、開關電源與線性電源的優缺陷 1、開關電源的優缺陷 優點：體積小、分量輕(體積和分量只需線性電源的20～30%)、功率高(一般為60～70%，而線性電源只需30～40%)、自身抗干擾性強。 缺陷：需求出色的屏蔽及接地功用。交流電經過整流，可以得到直流電。為了得到安穩的直流電壓要選用安穩電路。 2、線性電源的優缺陷 優點： （1）線性電源的優點是結構相對簡略、輸出紋波小、高頻干擾小。 （2）結構簡略給我們帶來的最大的優點就是修理便利，修理一臺線性電源的難度往往遠遠低于開關電源。 （3）紋波是疊加在直流安穩量上的交流分量。輸出紋波越小也就是說輸出直流電純凈度越高，這也正是直流電源質量的重要標志。 （4）過高紋波的直流電將影響收發信機的正常作業。現在高級線性電源紋波可以到達0.5mV的水平，一般產品可以做到5mV水平。 （5）線性電源沒有作業在高頻情況下的器件，假如輸入濾波做得好的話幾乎沒有高頻干擾/高頻噪聲。 缺陷： （1）變壓器龐大笨重，所以濾波電容的體積和分量也很大，而且電壓反應電路是作業在線性情況，調整管上會發生電壓降，在輸出較大作業電流時，導致調整管功耗太大轉化功率低，還要安裝很大的散熱片。 （2）這種電源不適合計算機等設備的需求，將逐漸被開關電源所代替。 三、開關電源與線性電源使用上的差異 1、線性電源功率器件作業在線性情況，也就是說他一用起來功率器件就是一直在作業，所以也就導致他的作業功率低，一般在50%~60%，而且體積大，功率低、發熱量也大。 2、但線性電源有開關電源沒有的優點：紋波小，調整率好。適合用與仿照電路，各類放大器等. 3、開關電源體積小、電流大、功率高，可是紋波大、干擾大。 4、隨著電子技術的不斷發展，開關電源的規劃也越來越科學，開關電源的缺陷將漸漸被消除，所以開關電源將是今后使用的主流趨勢，逐漸代替線性電源。 關于線性電源和開關電源的優缺點對比，小編為大家就分享這些。更多歡迎聯系我們合運電氣有限公司。
